  4. Contacts: 4 Noyaux, non blindé, PVC, gris (RAL 7000), 4 x 0,34 mm², longueur variable
Référencee: 08 3084 000 001

Contacts: 4 Noyaux, non blindé, PVC, gris (RAL 7000), 4 x 0,34 mm², longueur variable

Câbles en PVC, série 769
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 08 3084 000 001
Référence alternative: 52 0563 000
Longueur du câble longueur variable
Version Câble
Poids (g) 0.00
Conformité CEM non blindé
REACH SVHC None (No pollutants)
Numéro SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-90
ETIM 9.0 EC002638
Spécifications du câble
Plusless

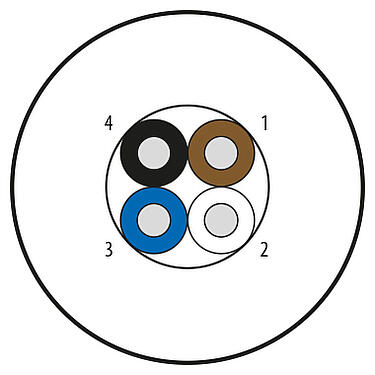

Structure du câble
Diamètre de câble 4,8 mm
Section transversale 4 x 0,34 mm²
Matériau de la gaine PVC
Isolation du toron PVC Y17 (105 °C) selon VDE 0281 partie 1 + classe 43 selon UL1581 (SR-PVC, Y17-Y18)
Structure du toron 42 x 0,10 mm
Couleur du câble gris (RAL 7000)
Propriétés électriques
Câble Résistance d'isolation > 200 Ω/Km
Tension de fonctionnement ≤ 300 V
Tension d'essai du câble ≥ 2500 V efficace
Résistance du conducteur 57 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Cycles de flexion > 2 millions
Accélération admissible max. 5 m/s² + 1 m/s²
Déplacement horizontal à 5 m/s² -> 5 m
Déplacement vertical à 5 m/s² -> 2 m
Vitesse de déplacement à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -5 °C / 105 °C
Plage de temp. câble fixe de/à -40 °C / 105 °C (UL +105 °C)
Autres caractéristiques
Sans halogène non
Câble non blindé
