Name: M12/M8 Câbles de raccordement
Brand: binder
SKU: 77 9853 4330 60702-0100

Illustration M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Illustration

Vue 3D M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Vue 3D

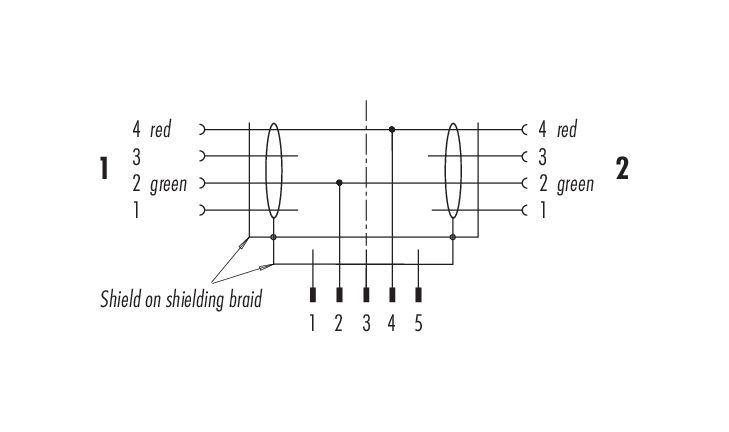

Schémas d’affectation des broches M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Schémas d’affectation des broches

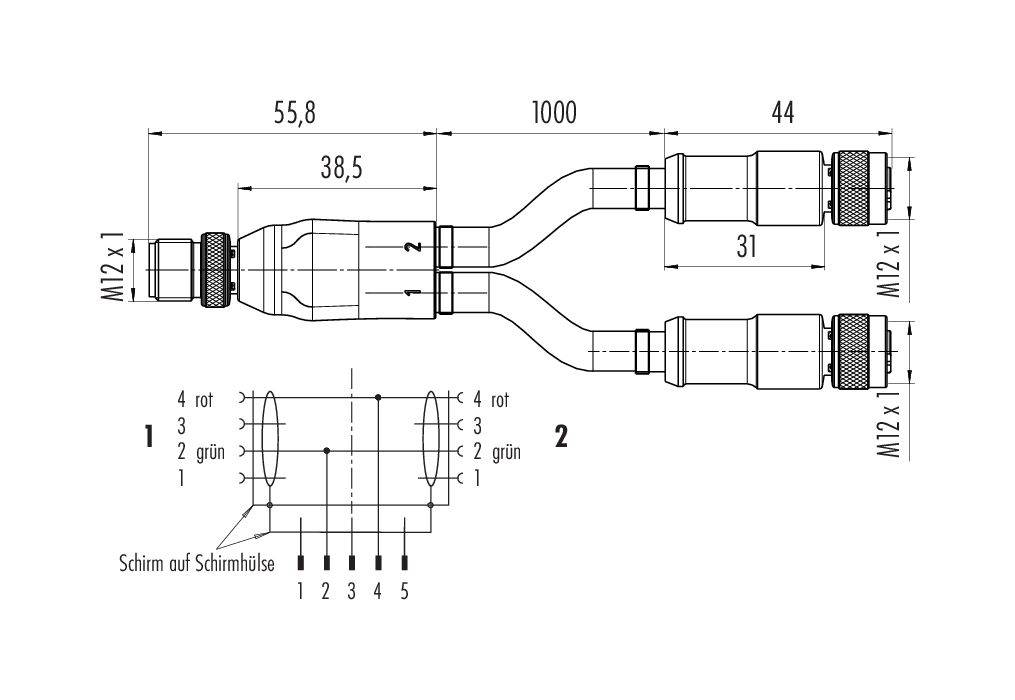

Dessin coté M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Dessin coté

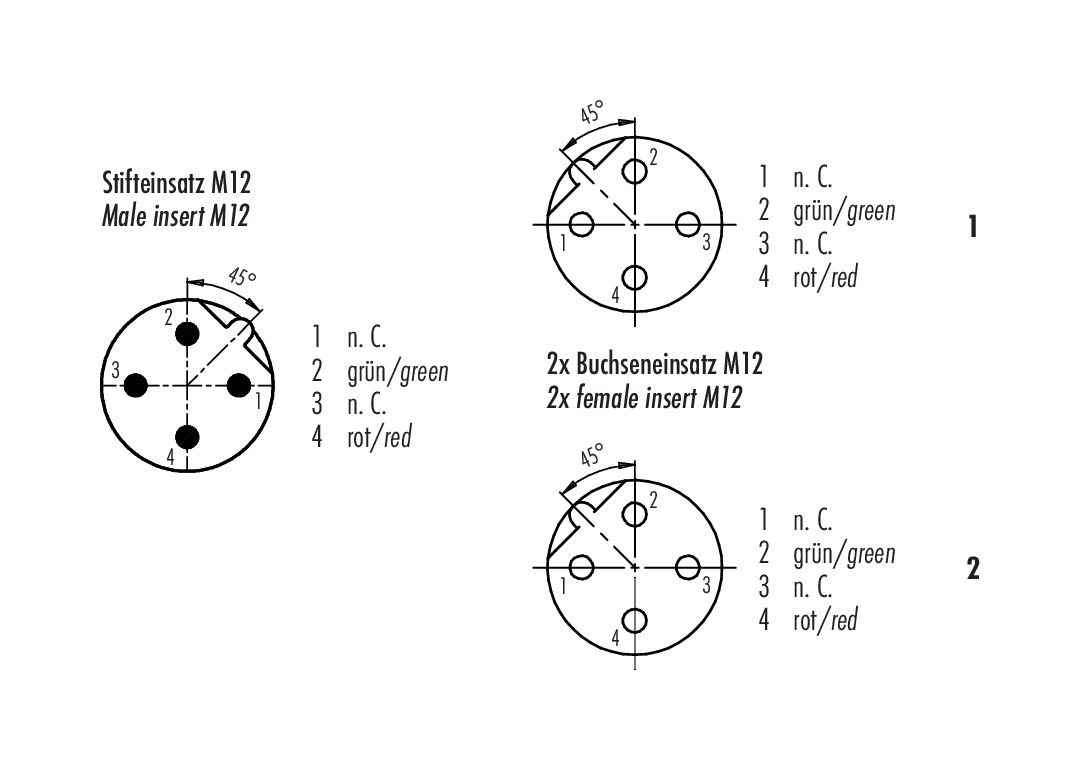

Disposition des contacts (Côté plug-in) M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Disposition des contacts (Côté plug-in)

Tolérance de longueur de câble M12 Répartiteur de câbles connecteur mâle - 2 connecteurs femelle, Contacts: 2, blindé, surmoulé sur le câble, IP67, Profibus, PUR, violet, 2 x 0.25 mm², 1 m — Tolérance de longueur de câble

Ce câble de raccordement 2 connecteurs femelles comportant 2 broches à verrouillage par vis, est étanche à la poussière (indice de protection IP67) et offre une protection totale contre les contacts accidentels ainsi qu'une protection contre l'immersion temporaire. Il peut être utilisé dans des zones présentant un degré de pollution de 3, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -25 °C à 85 °C, ce câble de raccordement 2 connecteurs femelles blindé est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême. Grâce à sa tension nominale de 60 V et à son courant nominal de 4,0 A, il est parfaitement adapté à son domaine d'application. Il est conforme à la norme DIN EN 61076-2-101.

Plusless

Référence	77 9853 4330 60702-0100 Référence alternative: 79 5225 10 02
Avis	Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite. Plus
Design du connecteur	Répartiteur de câbles connecteur mâle - 2 connecteurs femelle
Norme de conception	DIN EN 61076-2-101
Codage	A-codé
Longueur du câble	1 m (Standard 1 m et 2 m. D'autres longueurs sont possibles sur demande)
Version	Câble de raccordement
Verrouillage du connecteur	visser
Connexion	surmoulé sur le câble
Indice de protection	IP67
Section de raccordement	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	238.94
Numéro de tarif douanier	85444290
Pays d'origine	DE

Plusless

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur bague filetée

Plusless

Matériau du boîtier	PUR
Matériau du corps de contact	PUR
Matériau du contact	CuZn (laiton) / CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	deccf80f-474e-4322-b82a-7bdba58be7ba

Plusless

Structure du câble
Type de câble	Profibus
Diamètre de câble	7,8 mm
Section transversale	2 x 0.25 mm²
Matériau de la gaine	PUR
Isolation du toron	mousse PE
Structure du toron	19 x 0,127 mm
Couleur du câble	violet
Propriétés électriques
Résistance du conducteur	82 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	7,5 x Ø
Rayon de courbure de câble mobile	≥ 10 x Ø
Cycles de flexion	5 millions
Accélération admissible	10 m/s²
Déplacement horizontal	≤ 5 m
Vitesse de déplacement	330 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-20 °C / 60 °C
Plage de temp. câble fixe de/à	-40 °C / 70 °C
Autres caractéristiques
Sans halogène	oui

Plusless

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Plusless

Directive basse tension	EN 60529:1991 \| EN 60204-1:2018
Directive RoHS	EN IEC 63000:2018

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
