Référencee: 79 5208 00 05

M12 Répartiteur double, Y-distributeur, mâle M12x1 - 2 femelle M12x1, Contacts: 5, non blindé, enfichable, IP68, UL

série 765, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 79 5208 00 05

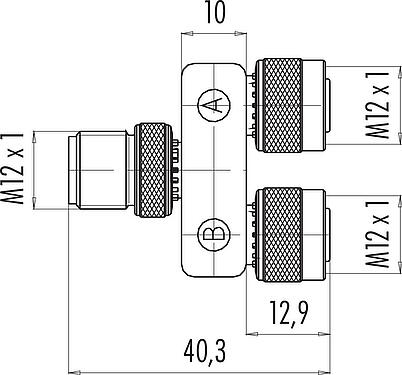

Design du connecteur Répartiteur double, Y-distributeur, mâle M12x1 - 2 femelle M12x1
Norme de conception DIN EN 61076-2-101
Version Répartiteur double
Verrouillage du connecteur visser
Connexion enfichable
Indice de protection IP68
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 26.50
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 60 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PUR
Matériau du corps de contact PUR
Matériau du contact CuZn (laiton) / CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP a013f7c9-43fc-43d4-969c-677b5d7c2b44
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS 2011/65/EU (EN 50581:2012)
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  3. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
