Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0

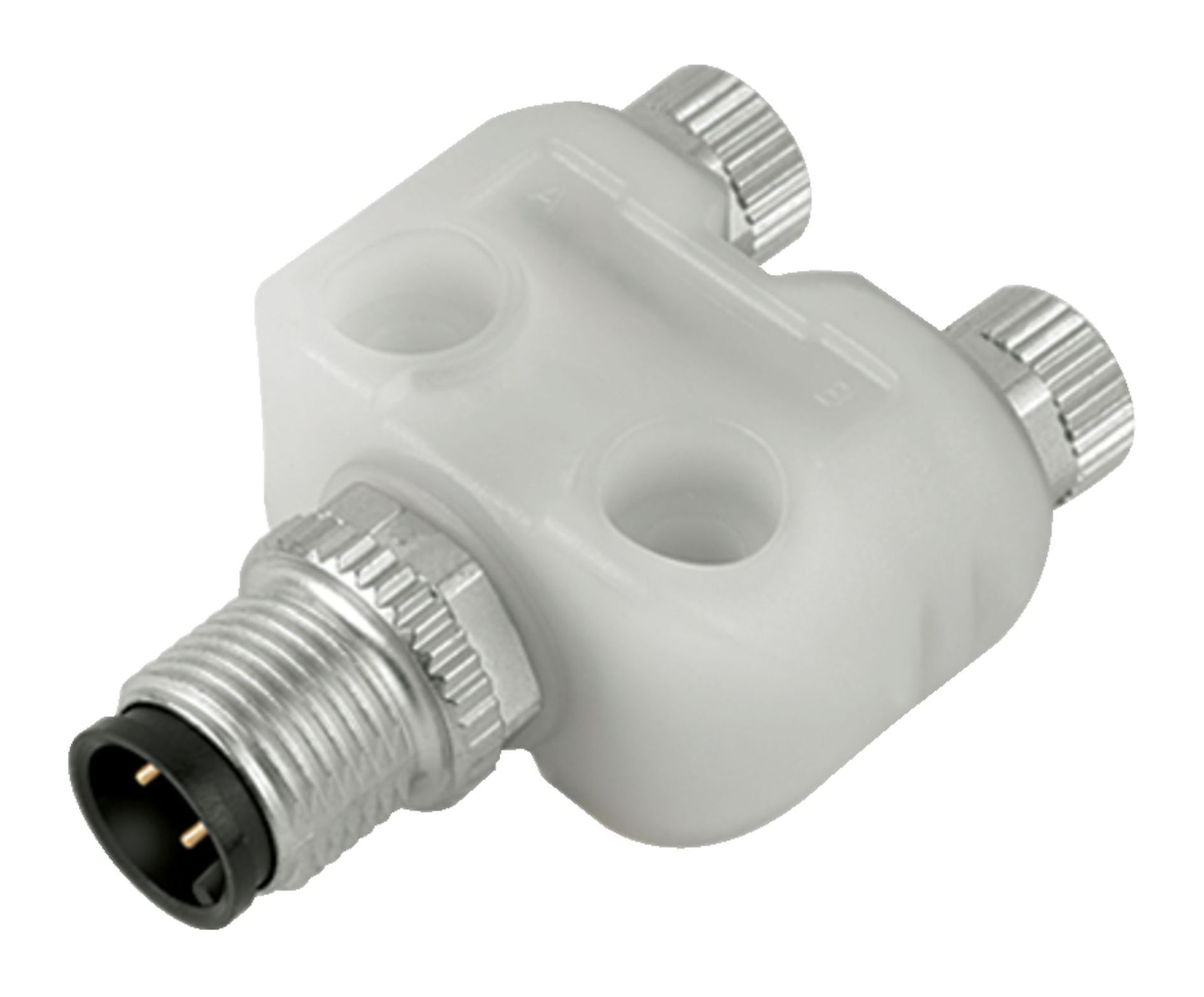

Illustration 79 5232 00 04 - Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0 — Illustration

Vue 3D 79 5232 00 04 - Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0 — Vue 3D

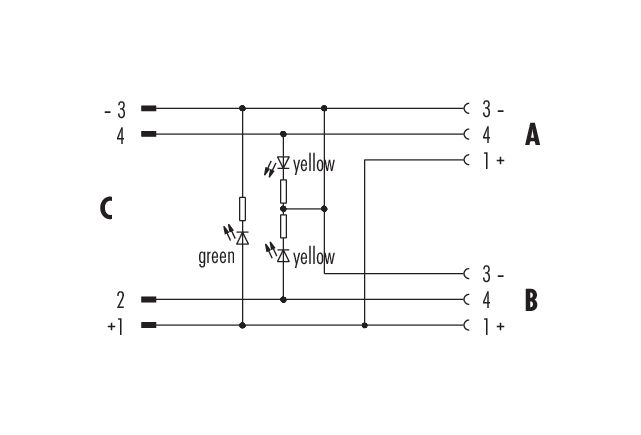

Schémas d’affectation des broches 79 5232 00 04 - Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0 — Schémas d’affectation des broches

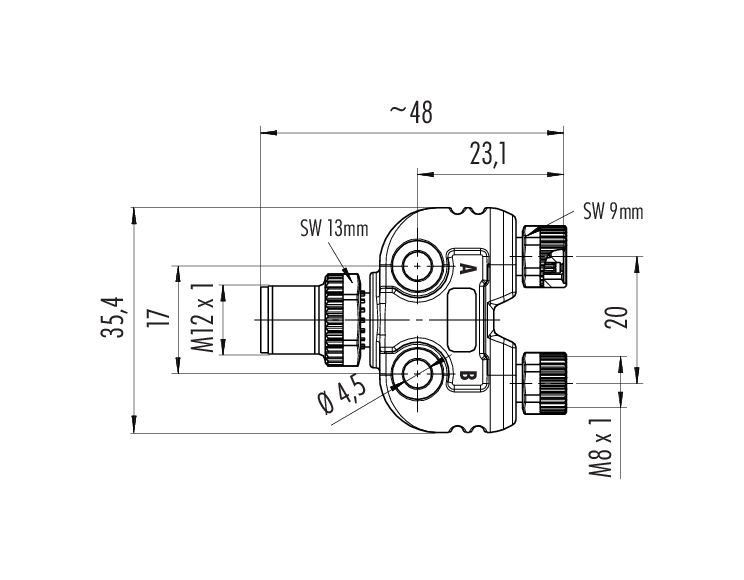

Dessin coté 79 5232 00 04 - Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0 — Dessin coté

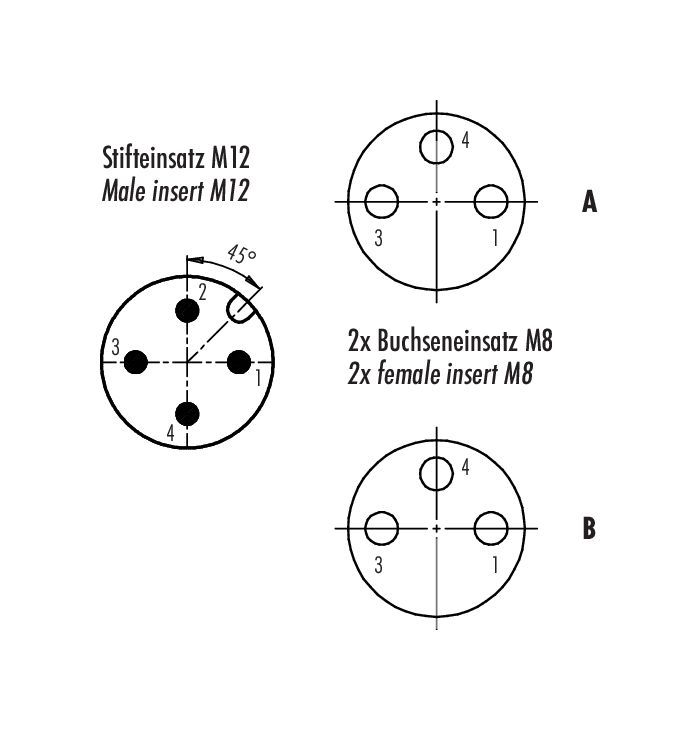

Disposition des contacts (Côté plug-in) 79 5232 00 04 - Répartiteur double, Contacts: 4/3, non blindé, enfichable, IP68, UL, M8x1,0 — Disposition des contacts (Côté plug-in)

Référence	79 5232 00 04
Design du connecteur	Répartiteur double
Norme de conception	DIN EN 61076-2-104
Version	répartiteur
Verrouillage du connecteur	visser
Connexion	enfichable
Indice de protection	IP68
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	28.00
Numéro de tarif douanier	85369010

Tension nominale	30 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	4,0 A
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PUR
Matériau du corps de contact	PUR
Matériau du contact	CuZn (laiton) / CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	94cbae81-476c-407f-8c8c-cf10ebb443ec

Admissions	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive RoHS	2011/65/EU (EN 50581:2012)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
