M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière

Illustration M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Illustration

Vue 3D M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Vue 3D

Schémas d’affectation des broches M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Schémas d’affectation des broches

Dessin coté M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Dessin coté

Instructions de montage / Découpe du panneau M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Instructions de montage / Découpe du panneau

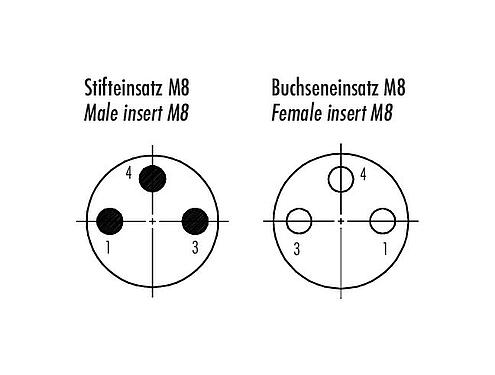

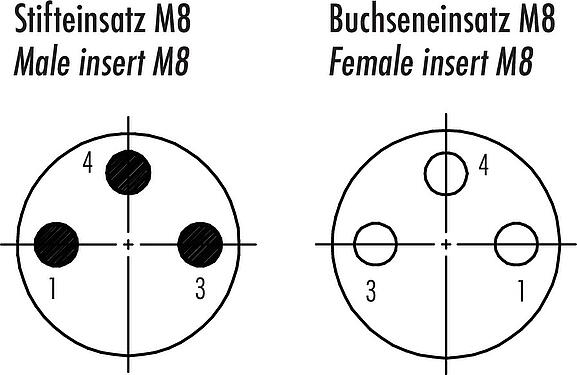

Disposition des contacts (Côté plug-in) M8 Traversée de panneau, Contacts: 3, blindé, enfichable, IP67, M8x1,0, Montage mural arrière — Disposition des contacts (Côté plug-in)

Référence	09 5250 00 03
Design du connecteur	Traversée de panneau
Norme de conception	DIN EN 61076-2-104
Codage	A-codé
Version	Traversée de panneau
Verrouillage du connecteur	visser
Connexion	enfichable
Indice de protection	IP67
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	35.00
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton) / CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	9fd869c0-bf5a-4713-afa3-1912b10c94fd

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directive basse tension	2011/65/EU (EN 50581:2012)
Directive RoHS	2011/65/EU (EN 50581:2012)
