Référencee: 09 5280 00 03

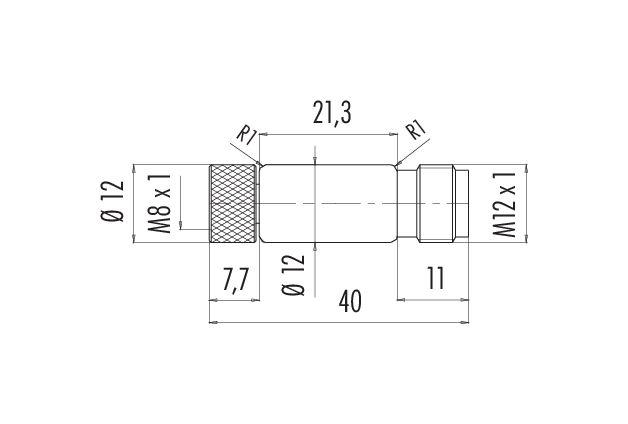

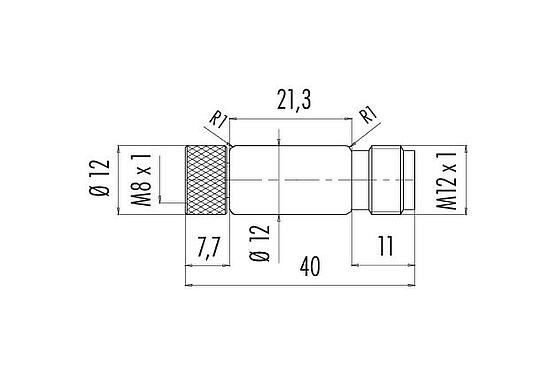

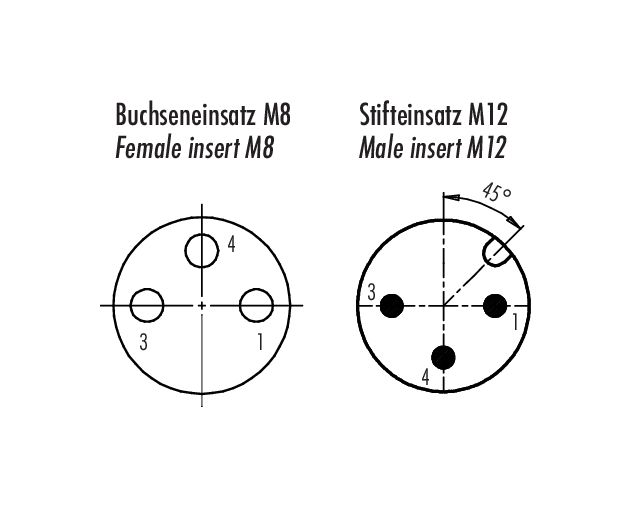

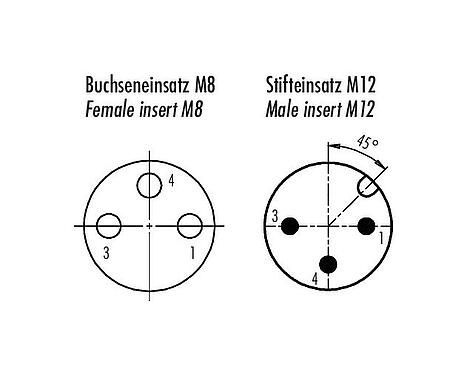

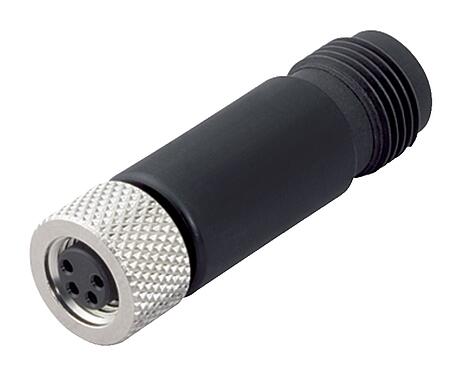

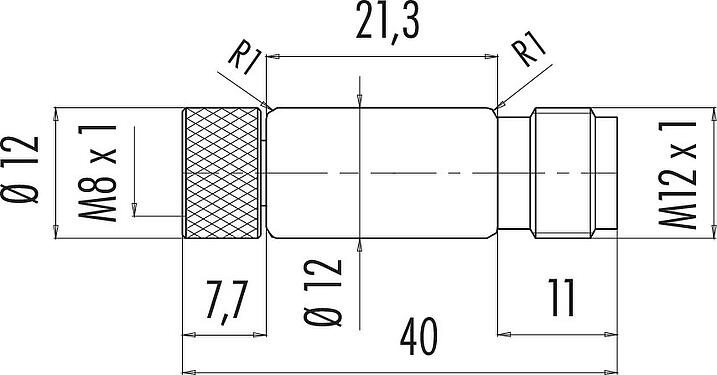

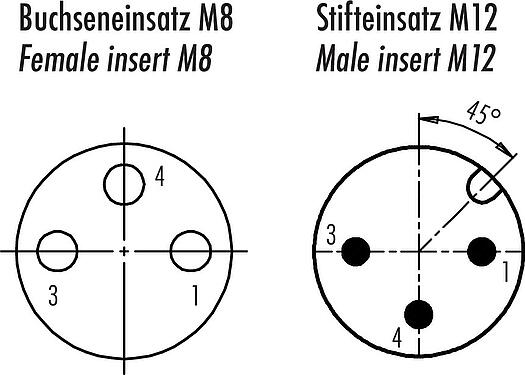

M12/M8 Adaptateur, Contacts: 3, non blindé, enfichable, IP67
série 765, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 09 5280 00 03 |
| Design du connecteur | Adaptateur |
| Norme de conception |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Codage | A-codé |
| Version | Adaptateur |
| Verrouillage du connecteur | visser |
| Connexion | enfichable |
| Indice de protection | IP67 |
| Plage de températures de/à | -25 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 7.56 |
| Numéro de tarif douanier | 85369010 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 60 V |
| Tension de choc nominale | 1500 V |
| Courant nominal (40 °C) | 4,0 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | Macromelt |
| Matériau du corps de contact | PA/PUR |
| Matériau du contact | CuZn (laiton) / CuSn (bronze) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | 8de10988-003b-4e18-983c-59641d7acaca |
Classifications
Plusless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60204-1:2018 | 2011/65/EU;EN 50581:2012 | 2014/35/EU;EN 60529:1991) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
