Référencee: 09 0432 600 04

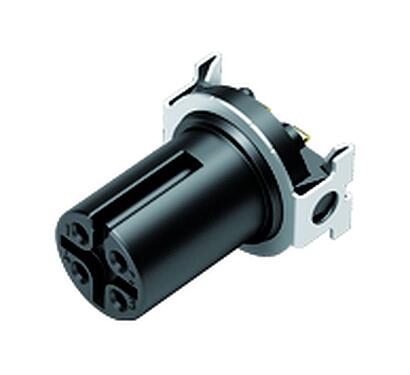

M12 Encastrable femelle, Contacts: 4, non blindé, SMT, IP67, pour SMT

M12-A, série 713, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 0432 600 04
Design du connecteur Encastrable femelle
Norme de conception DIN EN 61076-2-101
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion SMT
Indice de protection IP67
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 1.64
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 2500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du corps de contact LCP
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
REACH SVHC None (No pollutants)
Numéro SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
