M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré

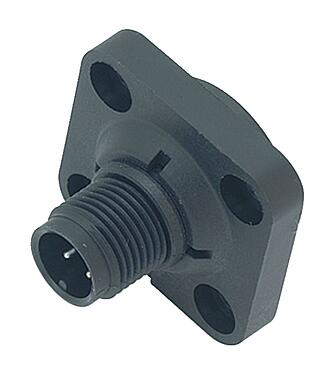

Illustration 09 0433 16 05 - M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré — Illustration

Vue 3D 09 0433 16 05 - M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré — Vue 3D

Dessin coté 09 0433 16 05 - M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré — Dessin coté

Instructions de montage / Découpe du panneau 09 0433 16 05 - M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0433 16 05 - M12 Embase mâle, carré, Contacts: 5, non blindé, souder, IP40, Carré — Disposition des contacts (Côté plug-in)

Référence	09 0433 16 05
Design du connecteur	Embase mâle, carré
Norme de conception	DIN EN 61076-2-101
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP40 IP67 avec joint, voir accessoires
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	4.91
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
Matériel de verrouillage	PA
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	58bc7229-e2a0-4edc-94b7-81ae45052624

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
