M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT

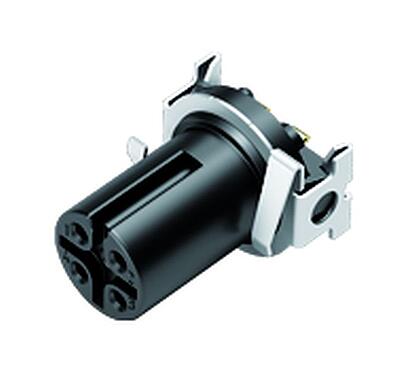

Illustration 09 0434 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT — Illustration

Vue 3D 09 0434 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT — Vue 3D

Disposition du conducteur 09 0434 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT — Disposition du conducteur

Dessin coté 09 0434 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT — Dessin coté

Disposition des contacts (Côté plug-in) 09 0434 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67, pour SMT — Disposition des contacts (Côté plug-in)

Référence	09 0434 601 05
Design du connecteur	Encastrable femelle
Norme de conception	DIN EN 61076-2-101
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	SMT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	1.78
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Plaque de protection

Matériau du corps de contact	LCP
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
