M12 Embase femelle, Contacts: 12, non blindé, fils, IP68, UL, M16x1,5, vissé à l'avant, Acier inoxydable

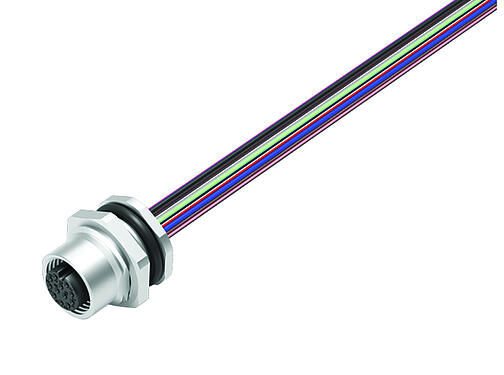

Illustration 76 2632 1111 00012-0200 - M12 Embase femelle, Contacts: 12, non blindé, fils, IP68, UL, M16x1,5, vissé à l'avant, Acier inoxydable — Illustration

Dessin coté 76 2632 1111 00012-0200 - M12 Embase femelle, Contacts: 12, non blindé, fils, IP68, UL, M16x1,5, vissé à l'avant, Acier inoxydable — Dessin coté

Instructions de montage / Découpe du panneau 76 2632 1111 00012-0200 - M12 Embase femelle, Contacts: 12, non blindé, fils, IP68, UL, M16x1,5, vissé à l'avant, Acier inoxydable — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 76 2632 1111 00012-0200 - M12 Embase femelle, Contacts: 12, non blindé, fils, IP68, UL, M16x1,5, vissé à l'avant, Acier inoxydable — Disposition des contacts (Côté plug-in)

Référence	76 2632 1111 00012-0200
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-101
Longueur du fil	0,2 m (Standard 0,2 m. D'autres longueurs sont possibles sur demande).
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	fils
Indice de protection	IP68
Aire de section transversale	0,14 mm² / AWG 26
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Information additionnelle	Acier inoxydable
Poids (g)	60
Numéro de tarif douanier	85369010

Tension nominale	30 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	1,5 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	Acier inoxydable
Matériau du corps de contact	PA noir
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	75c48c66-b9eb-4a9b-8085-1caf1c04b778

Admissions	UL

ETIM 9.0	EC003570

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
