  4. M12 Connecteur femelle coudé, Contacts: 8, blindé, surmoulé sur le câble, IP67, PUR, noir, 7 x 0,25 mm², 5 m
Référencee: 77 3434 0000 50608-0500

M12 Connecteur femelle coudé, Contacts: 8, blindé, surmoulé sur le câble, IP67, PUR, noir, 7 x 0,25 mm², 5 m

M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
(Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 77 3434 0000 50608-0500
Référence alternative: 79 3484 35 08
Avis
Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite.
Plus

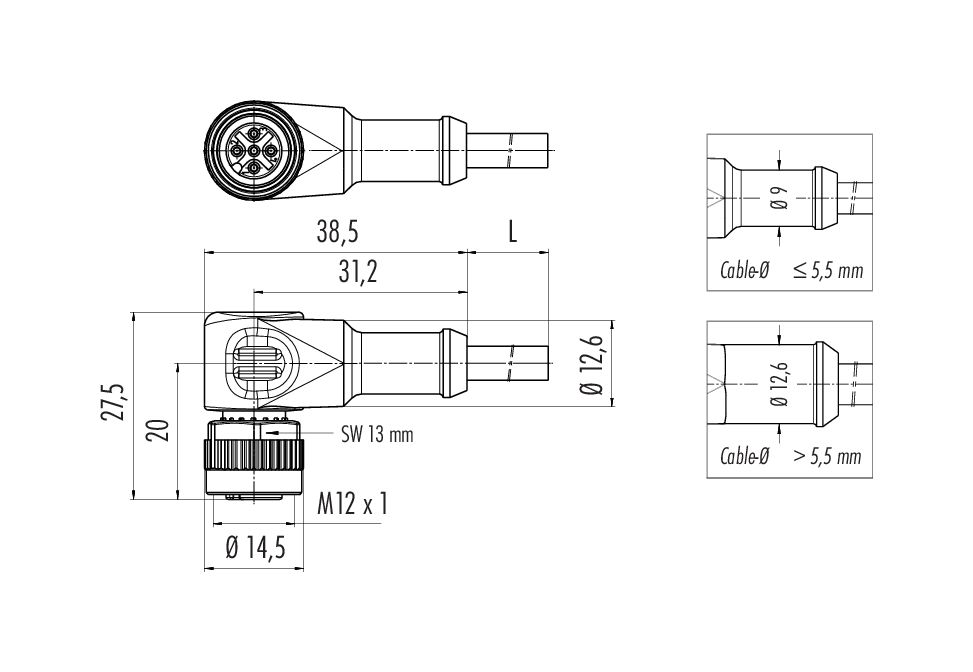

Design du connecteur Connecteur femelle coudé
Norme de conception DIN EN 61076-2-101
Longueur du câble 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version Connecteur d‘angle femelle
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP67
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 90 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 119.00
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale 30 V
Tension de choc nominale 800 V
Courant nominal (40 °C) 2,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM blindé
Raccordement du blindage Écran sur la broche 8
Matériau du boîtier PUR
Matériau du corps de contact PUR
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC None (No pollutants)
Numéro SCIP SCIP-number not available
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directive RoHS 2011/65/EU (EN 50581:2012)
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 5,7 mm
Section transversale 7 x 0,25 mm²
Matériau de la gaine PUR
Isolation du toron PP9Y sans halogène
Structure du toron 32 x 0,10 mm
Couleur du câble noir
Propriétés électriques
Résistance du conducteur 79 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Cycles de flexion > 2 millions
Accélération admissible 5 m/s²
Déplacement horizontal 5 m/s² -> 5 m
Déplacement vertical 5 m/s² -> 2 m
Vitesse de déplacement ≤ 200 m/min (5 m de distance horizontale)
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -25 °C / 80 °C
Plage de temp. câble fixe de/à -50 °C / 80 °C
Autres caractéristiques
Sans halogène oui
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  4. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  5. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
