Référencee: 77 3434 3429 30003-0300

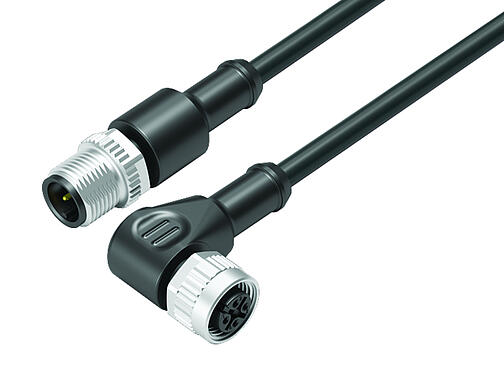

M12/M12 Câble de raccordement connecteur mâle - connecteur femelle coudé, Contacts: 3, non blindé, surmoulé sur le câble, IP68/IP69K, TPE, noir, 3 x AWG 22, 3 m
M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 77 3434 3429 30003-0300 |
| Design du connecteur | Câble de raccordement connecteur mâle - connecteur femelle coudé |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 3 m (D'autres longueurs sont possibles sur demande). |
| Version | Câble de raccordement |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP68/IP69K |
| Aire de section transversale | 0,34 mm² / AWG 22 |
| Plage de températures de/à | -25 °C / 90 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 420 |
Caractéristiques électriques
Plusless| Tension nominale | 250 V |
| Tension de choc nominale | 2500 V |
| Courant nominal (40 °C) | 4,0 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du corps de contact | PUR |
| Matériau du contact | CuZn (laiton) / CuSn (bronze) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Classifications
Plusless| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 5,3 mm |
| Section transversale | 3 x AWG 22 |
| Matériau de la gaine | TPE |
| Isolation du toron | PVC |
| Structure du toron | 19 x 0,34 mm |
| Couleur du câble | noir |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 10 millions |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -25 °C / 105 °C |
| Plage de temp. câble fixe de/à | -50 °C / 105 °C |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
