Référencee: 77 3730 0000 20405-0500

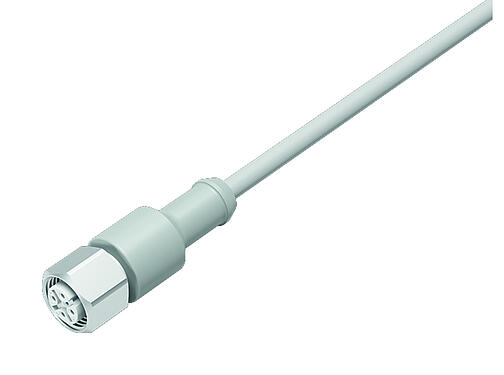

M12 Connecteur femelle, Contacts: 5, non blindé, surmoulé sur le câble, IP69K, UL, Ecolab, PVC, gris, 5 x 0,34 mm², Acier inoxydable, 5 m
M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 77 3730 0000 20405-0500 |
| Design du connecteur | Connecteur femelle |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.) |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection |
IP69K IP67 |
| Aire de section transversale | 0,34 mm² / AWG 22 |
| Plage de températures de/à | -40 °C / 105 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Information additionnelle | Acier inoxydable |
| Poids (g) | 308 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 60 V |
| Tension de choc nominale | 1500 V |
| Courant nominal (40 °C) | 4,0 A |
| Résistance d'isolation | ≥ 10¹⁰ Ω |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PP |
| Matériau du corps de contact | PP |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Acier inoxydable |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Autorisation / approbations
Plusless| Admissions | UL, Ecolab |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 5,2 mm |
| Section transversale | 5 x 0,34 mm² |
| Matériau de la gaine | PVC |
| Isolation du toron | PVC |
| Structure du toron | 42 x 0,10 mm |
| Couleur du câble | gris |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 2 millions |
| Accélération admissible | 5 m/s² + 1 m/s² |
| Déplacement horizontal | 5 m/s² -> 5 m |
| Déplacement vertical | 5 m/s² -> 2 m |
| Vitesse de déplacement | ≤ 200 m/min (5 m de distance horizontale) |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -5 °C / 105 °C |
| Plage de temp. câble fixe de/à | -40 °C / 105 °C |
| Autres caractéristiques | |
| Sans halogène | non |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
