M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus

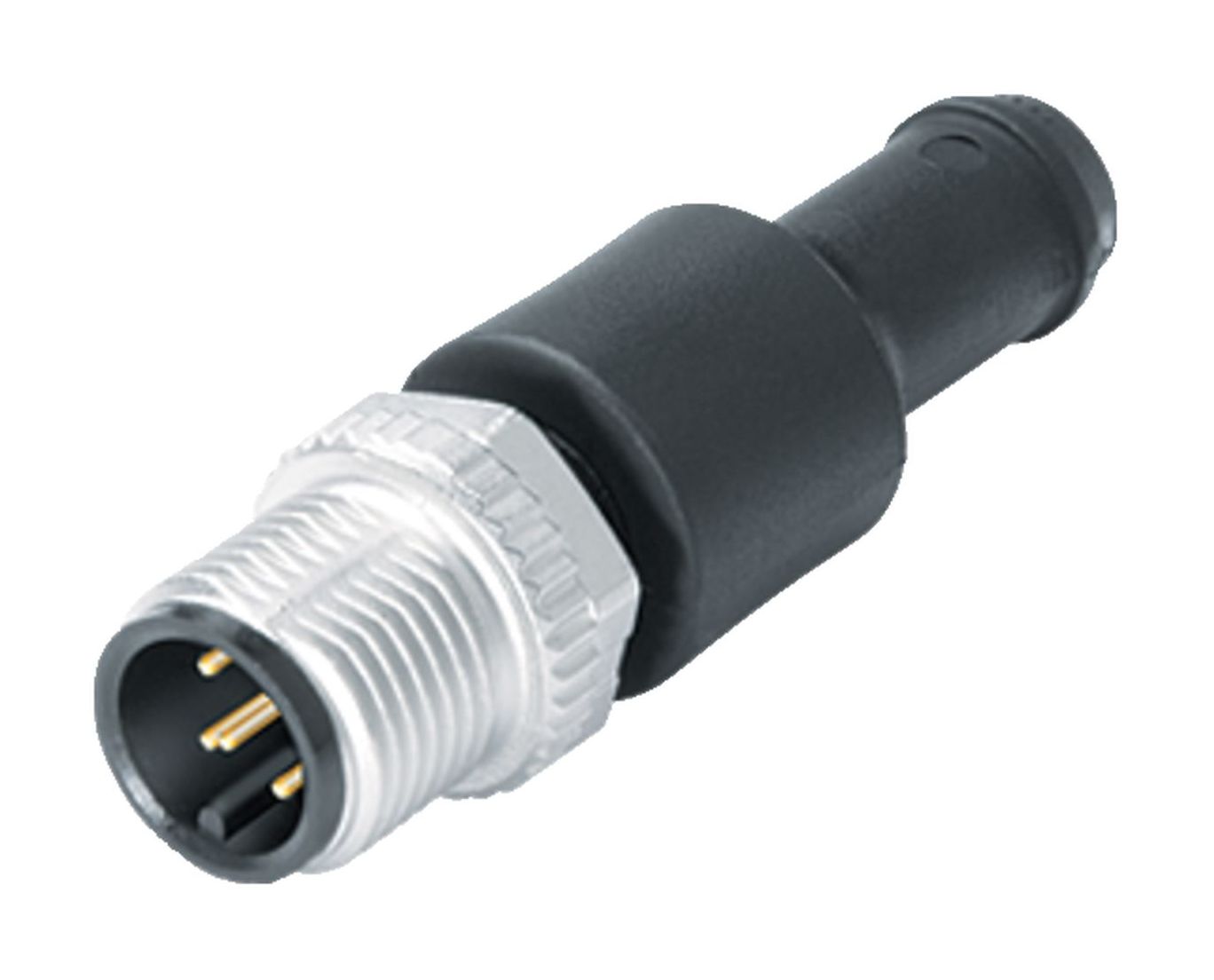

Illustration 77 9839 0000 00005 - M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus — Illustration

Vue 3D 77 9839 0000 00005 - M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus — Vue 3D

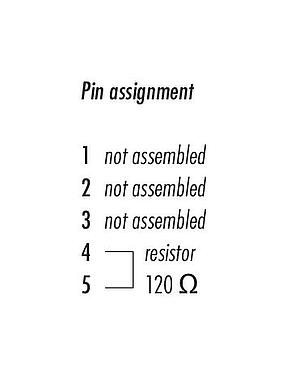

Schémas d’affectation des broches 77 9839 0000 00005 - M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus — Schémas d’affectation des broches

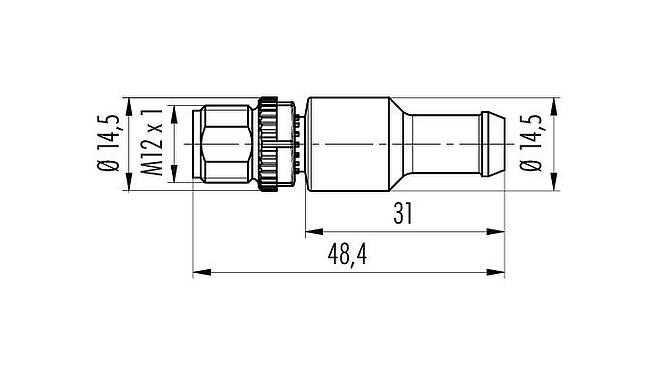

Dessin coté 77 9839 0000 00005 - M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus — Dessin coté

Disposition des contacts (Côté plug-in) 77 9839 0000 00005 - M12-A Fiche de connexion, Contacts: 5, non blindé, IP68, UL, CAN-Bus — Disposition des contacts (Côté plug-in)

Référence	77 9839 0000 00005
Design du connecteur	Fiche de connexion
Version	Fiche de connexion
Verrouillage du connecteur	visser
Indice de protection	IP68
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	13.06
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PUR
Matériau du corps de contact	PUR
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	32339bdd-a39c-4910-94d6-8c6011450a92

Admissions	UL

eCl@ss 11.1	27-06-03-11
ETIM 7.0	EC001855

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Type de câble	CAN-Bus

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
