Référencee: 99 0430 287 04

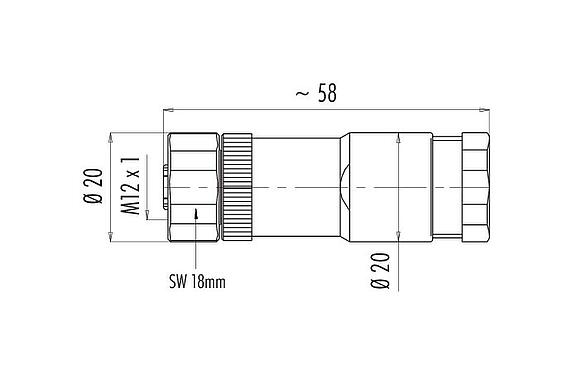

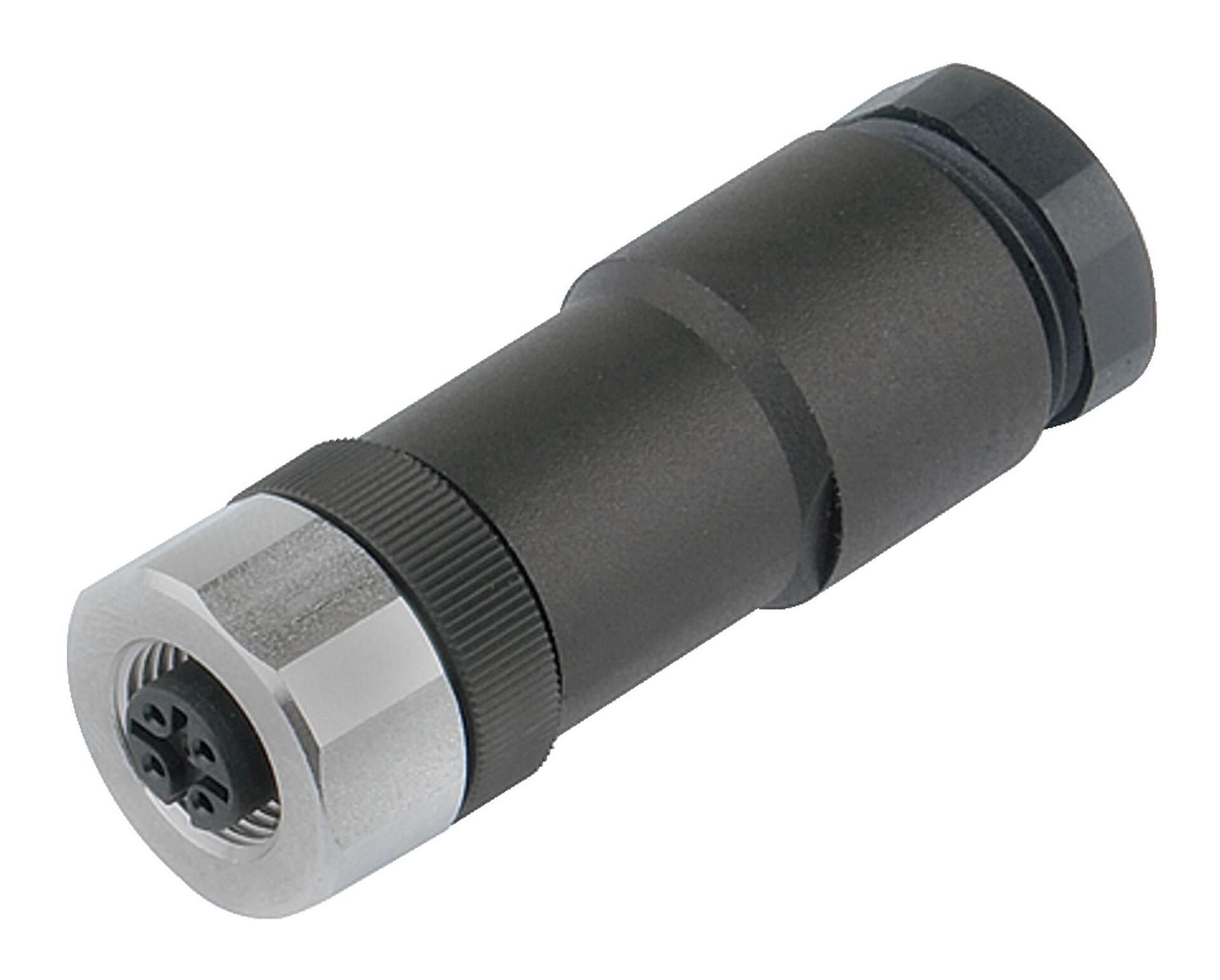

M12 Duo-connecteur femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67, UL
M12-A, série 713, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
PluslessRéférence | 99 0430 287 04 |
Design du connecteur | Duo-connecteur femelle |
Norme de conception | DIN EN 61076-2-101 |
Version | Fiche de câble duo |
Verrouillage du connecteur | visser |
Connexion | pince à visser |
Indice de protection | IP67 |
Aire de section transversale | max. 0,75 mm² / AWG 18 |
Passage de câble | 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm |
Plage de températures de/à | -40 °C / 85 °C |
Durée de vie mécanique | > 100 Cycles d'accouplement |
Poids (g) | 30.79 |
Numéro de tarif douanier | 85369010 |
Pays d'origine | DE |
Caractéristiques électriques
PluslessTension nominale | 250 V |
Tension de choc nominale | 2500 V |
Courant nominal (40 °C) | 4 A (3 A UL) |
Résistance d'isolation | > 108 Ω |
Degré d’encrassement | 3 |
Catégorie de surtension | II |
Groupe de matériau isolant | III |
Conformité CEM | non blindé |
Matériaux
PluslessMatériau du boîtier | PA |
Matériau du corps de contact | PA |
Matériau du contact | CuZn (laiton) |
Revêtement du contact | Au (or) |
Matériel de verrouillage | Acier inoxydable |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numéro SCIP | a162cdd4-255a-4a5d-9e64-6470a63c2851 |
Autorisation / approbations
PluslessAdmissions | UL |
Classifications
PluslesseCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Déclarations de conformité
PluslessDirective basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
