  4. M12 Connecteur femelle coudé, Contacts: 4, 4,0-6,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP67, UL
Référencee: 99 0530 24 04

M12 Connecteur femelle coudé, Contacts: 4, 4,0-6,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP67, UL

M12-A, série 713, Technologie d’automatisation - capteurs et actionneurs
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 0530 24 04
Design du connecteur Connecteur femelle coudé
Norme de conception DIN EN 61076-2-101
Version Connecteur d‘angle femelle
Verrouillage du connecteur visser
Connexion sertir (Les contacts à sertir doivent être commandés séparément)
Indice de protection IP67
Aire de section transversale 0,34-1,50 mm² / AWG 22-16
Passage de câble 4,0-6,0 mm

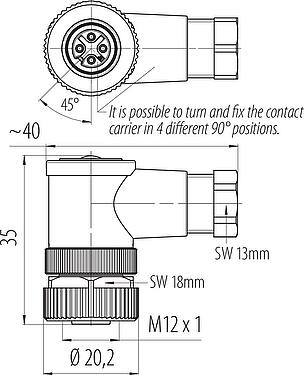

Twistabilité 90° (4 options de codage)
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 20.25
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 2500 V
Courant nominal (40 °C) 4 A (3 A UL)
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
Numéro SCIP 9ec92b0b-7a0f-49da-987b-68a9804bd148
eCl@ss 11.1 27-44-01-02
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  4. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
