  2. Connecteurs d‘automatisme - capteurs et actionneurs
  3. M5

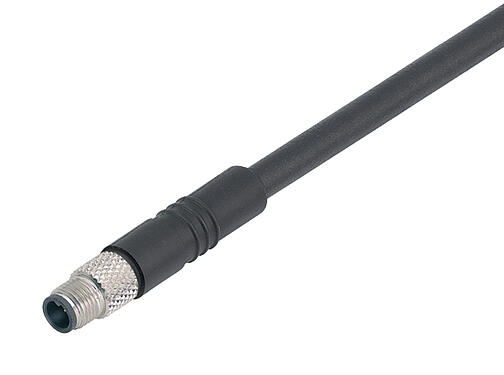

  4. M5 Connecteur mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, M5x0,5, PUR, noir, 4 x 0,14 mm², 5 m
Référencee: 77 3559 0000 40004-0500

M5 Connecteur mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, M5x0,5, PUR, noir, 4 x 0,14 mm², 5 m

M5, série 707, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
(Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Comparatif
Téléchargements
Caractéristiques générales
Plusless

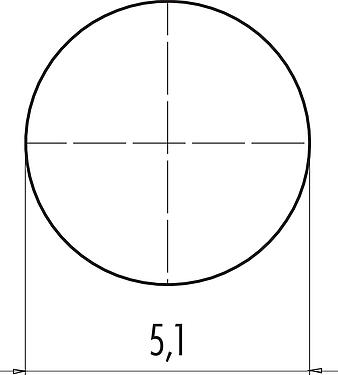

Référence 77 3559 0000 40004-0500
Design du connecteur Connecteur mâle
Norme de conception DIN EN 61076-2-105
Longueur du câble 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP67
Aire de section transversale 0,14 mm² / AWG 26
Plage de températures de/à -25 °C / 80 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 53.00
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale 60 V
Tension de choc nominale 800 V
Courant nominal (40 °C) 1,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant I
Conformité CEM blindé
Raccordement du blindage Écran sur bague filetée
Matériau du boîtier PUR
Matériau du corps de contact PUR
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 4e56cd3e-7549-4ae2-9b42-94fb2221724b
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS 2011/65/EU (EN 50581:2012)
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 4,0 mm
Section transversale 4 x 0,14 mm²
Matériau de la gaine PUR
Isolation du toron PVC
Structure du toron 18 x 0,10 mm
Couleur du câble noir
Propriétés électriques
Résistance du conducteur 148 Ω/Km (20°C)
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -5 °C / 80 °C
Plage de temp. câble fixe de/à -25 °C / 80 °C
Autres caractéristiques
Sans halogène non
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  3. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
