Référencee: 77 3403 0000 50012-0500
M8 Connecteur mâle coudé, Contacts: 12, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 12 x AWG 28, 5 m
M8, série 718, Technologie d’automatisation - capteurs et actionneurs

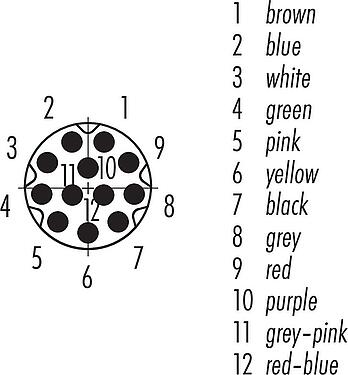

Caractéristiques générales
Plusless| Référence | 77 3403 0000 50012-0500 |
| Design du connecteur | Connecteur mâle coudé |
| Longueur du câble | 5 m |
| Version | Connecteur d‘angle mâle |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP67 |
| Aire de section transversale | 0,09 mm² / AWG 28 |
| Plage de températures de/à | -25 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Numéro de tarif douanier | 85444290 |
Caractéristiques électriques
Plusless| Tension nominale | 30 V |
| Tension de choc nominale | 500 V |
| Courant nominal (40 °C) | 1,0 A |
| Degré d’encrassement | 2 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | I |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | PUR |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | b6442880-fa25-445f-96dc-593c7bb5a813 |
Autorisation / approbations
Plusless| Admissions | UL |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 7.0 | EC001855 |
Déclarations de conformité
Plusless| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 4,8 mm |
| Section transversale | 12 x AWG 28 |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 19 x 0,078 mm |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 239 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 5 millions |
| Accélération admissible | 5 m/s² |
| Déplacement horizontal | 5 m |
| Déplacement vertical | 2 m |
| Vitesse de déplacement | à 5 m de chemin horizontal -> 200 m/min |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -25 °C / 90 °C |
| Plage de temp. câble fixe de/à | -40 °C / 90 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Avis général de non-responsabilité
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
