  4. M8 Connecteur mâle, Contacts: 4, non blindé, surmoulé sur le câble, IP65, PUR, noir, 4 x 0,34 mm², 5 m
Référencee: 79 3411 55 04

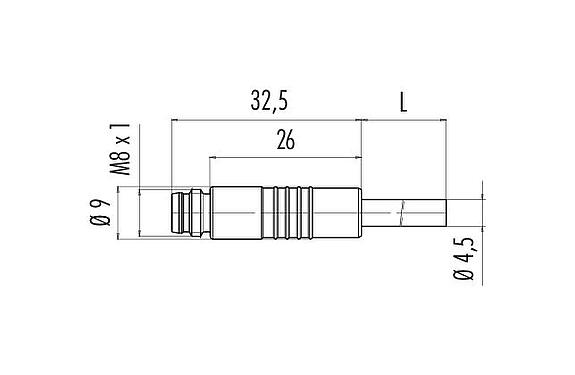

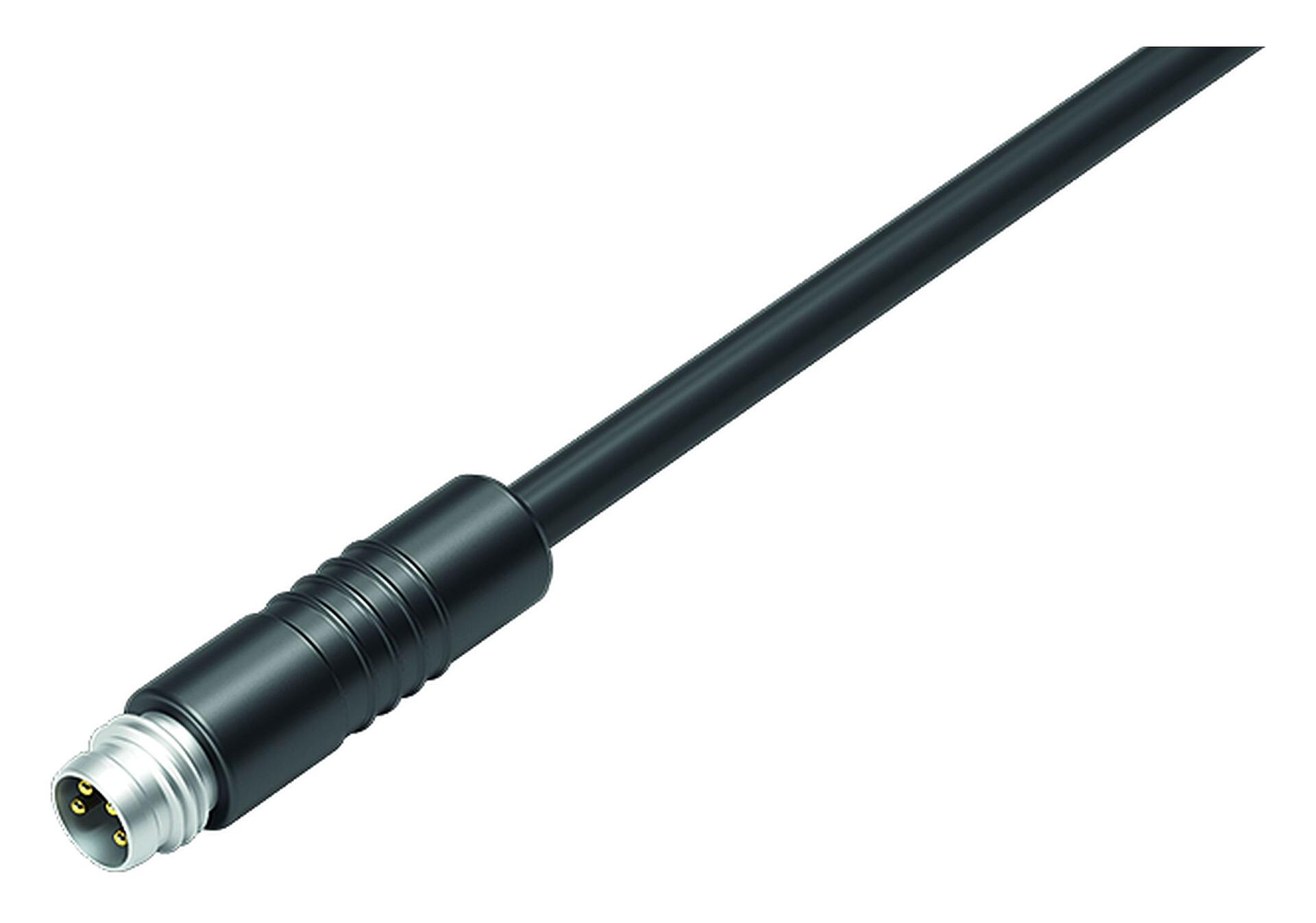

M8 Connecteur mâle, Contacts: 4, non blindé, surmoulé sur le câble, IP65, PUR, noir, 4 x 0,34 mm², 5 m

Snap-In, série 718, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 79 3411 55 04
Design du connecteur Connecteur mâle
Longueur du câble 5 m
Version Connecteur mâle droite
Verrouillage du connecteur snap-in
Connexion surmoulé sur le câble
Indice de protection IP65
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 70 °C
Durée de vie mécanique > 50 Cycles d'accouplement
Poids (g) 137.00
Numéro de tarif douanier 85444290
Tension nominale 60 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation ≥ 10⁸ Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PUR
Matériau du corps de contact PUR
Matériau du contact CuZn (laiton) / CuSn (bronze)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP aa24359e-ebdf-4f15-bf79-efdf670ca933
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 4,5 mm
Section transversale 4 x 0,34 mm²
Matériau de la gaine PUR
Isolation du toron PVC
Structure du toron 32 x 0,10 mm
Couleur du câble noir
Propriétés électriques
Tension d'essai du câble ≥ 2500 V efficace
Résistance du conducteur 79.9 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -5 °C / 80 °C
Plage de temp. câble fixe de/à -25 °C / 80 °C
Autres caractéristiques
Sans halogène non
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
