Référencee: 72 9137 500 04

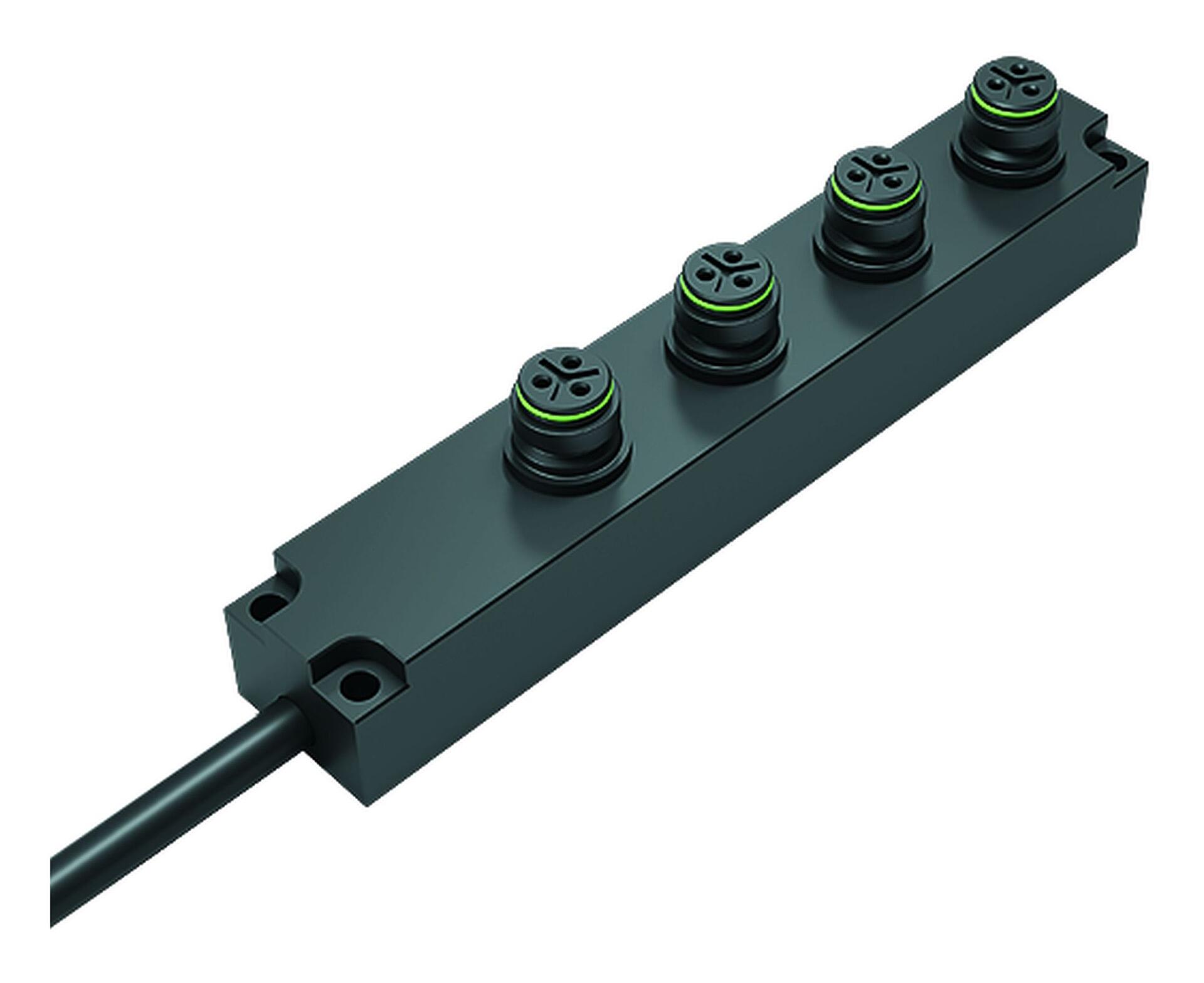

Snap-In Distributeur 4 voies, Contacts: 3, non blindé, surmoulé sur le câble, IP67, 3 x 0,75 mm²
Snap-In IP67, série 720, Connecteurs miniatures
Caractéristiques générales
PluslessRéférence | 72 9137 500 04 |
Design du connecteur | Distributeur 4 voies |
Version | répartiteur |
Verrouillage du connecteur | snap-in |
Connexion | surmoulé sur le câble |
Indice de protection | IP67 |
Aire de section transversale | 0,75 mm² |
Plage de températures de/à | -40 °C / 85 °C |
Durée de vie mécanique | > 500 Cycles d'accouplement |
Poids (g) | 442.79 |
Numéro de tarif douanier | 85369010 |
Pays d'origine | DE |
Caractéristiques électriques
PluslessTension nominale | 250 V |
Tension de choc nominale | 2500 V |
Courant nominal (40 °C) | 7,0 A |
Résistance d'isolation | > 108 Ω |
Degré d’encrassement | 2 |
Groupe de matériau isolant | II |
Conformité CEM | non blindé |
Matériaux
PluslessMatériau du boîtier | PA66 (UL94 HB) |
Matériau du corps de contact | PA noir |
Matériau du contact | CuSn (bronze) |
Revêtement du contact | Au (or) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numéro SCIP | 4e5f42c3-c4bd-47d6-99ac-06f5a717bfb3 |
Classifications
PluslesseCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Déclarations de conformité
PluslessDirective basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Spécifications du câble
PluslessStructure du câble | |
Section transversale | 3 x 0,75 mm² |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
