Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant

Illustration 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Illustration

Vue 3D 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Vue 3D

Disposition du conducteur 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Disposition du conducteur

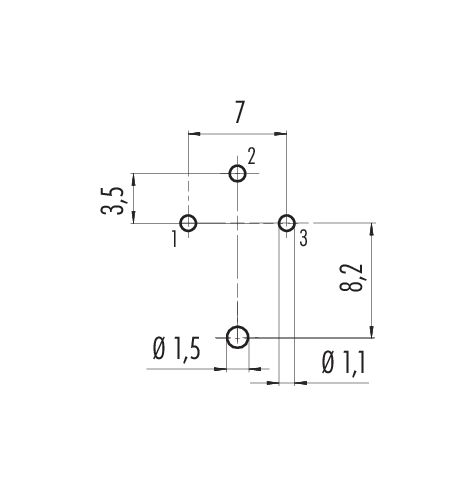

Dessin des composants 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Dessin des composants

Dessin coté 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Dessin coté

Instructions de montage / Découpe du panneau 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0108 290 03 - Embase femelle, Contacts: 3 (03-a), blindable, THT, IP67, UL, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0108 290 03
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-106
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 95 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	9.21
Numéro de tarif douanier	85369010

Tension nominale	250 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	7,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Bbroche de bouclier

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	fbe62aac-9da6-4872-8d47-7fa408649885

Admissions	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569
