Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant

Illustration 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Illustration

Vue 3D 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Vue 3D

Disposition du conducteur 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Disposition du conducteur

Dessin des composants 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Dessin des composants

Dessin coté 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Dessin coté

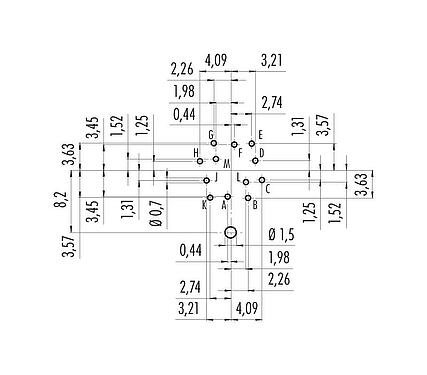

Instructions de montage / Découpe du panneau 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0132 290 12 - Embase femelle, Contacts: 12 (12-a), blindable, THT, IP67, UL, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0132 290 12
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-106
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 95 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	9.30
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	5,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Bbroche de bouclier

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	eecd1575-a716-46e4-9175-c13507612cba

Admissions	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
