Référencee: 09 0467 00 12

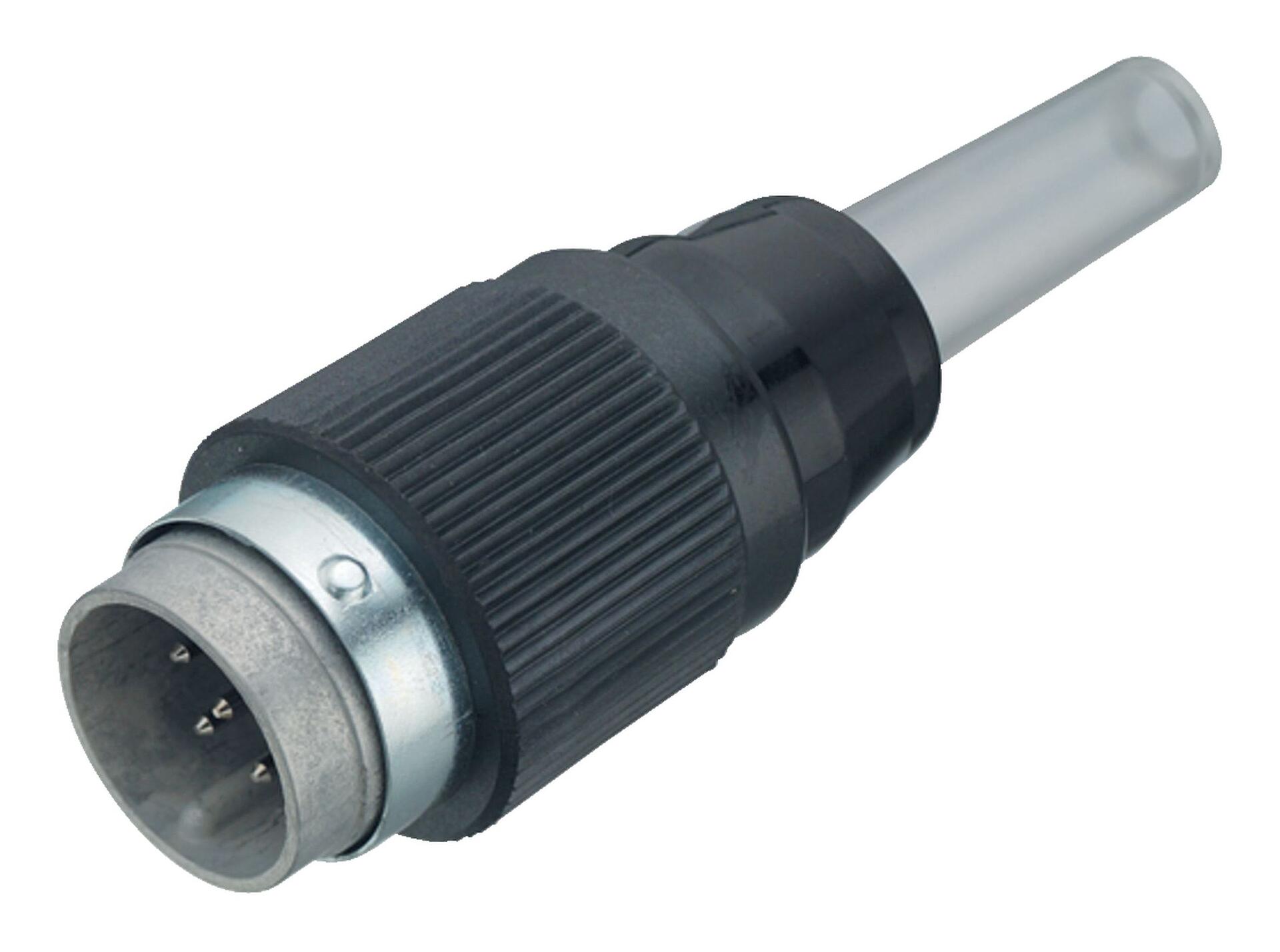

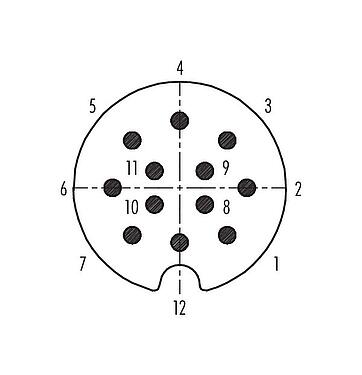

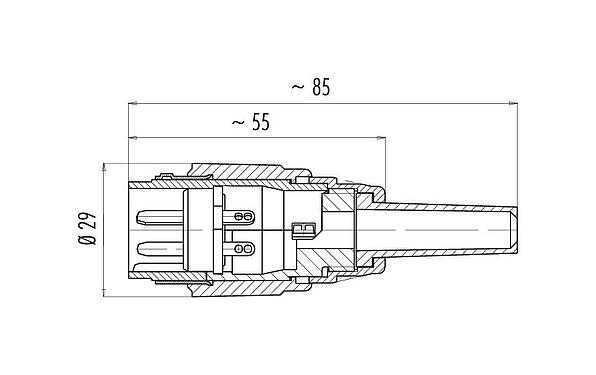

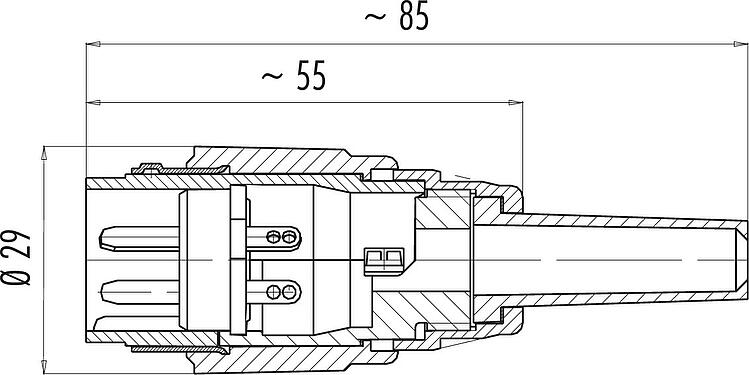

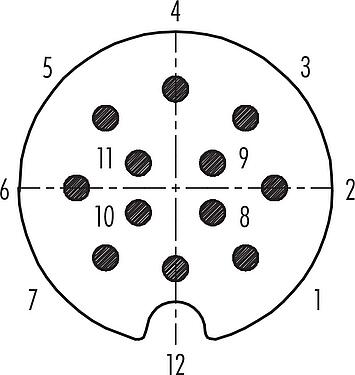

Baïonnette Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Ce connecteur mâle avec système de verrouillage à baïonnette et un nombre de broches de 12 est, selon sa classe de protection IP40, protégé contre les corps étrangers solides et contre l'accès avec un fil. Pas de protection contre l'eau. Il peut être utilisé dans des zones ayant un degré de pollution de 1. Dans des endroits où il n'y a pas ou peu de salissures, mais non conductrices. La pollution n'a aucune influence. Avec une plage de températures de -40 °C/85 °C, ce connecteur mâle blindé à baïonnette est conçu pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 125 V et au courant nominal de 5,0 A il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
PluslessRéférence | 09 0467 00 12 |
Design du connecteur | Connecteur mâle |
Version | Connecteur mâle droite |
Verrouillage du connecteur | Baïonnette |
Connexion | souder |
Indice de protection | IP40 |
Aire de section transversale | 0,75 mm² / AWG 18 |
Passage de câble | 5,0-8,0 mm |
Plage de températures de/à | -40 °C / 85 °C |
Durée de vie mécanique | > 50 Cycles d'accouplement |
Poids (g) | 38.84 |
Numéro de tarif douanier | 85369010 |
Pays d'origine | DE |
Caractéristiques électriques
PluslessTension nominale | 125 V |
Tension de choc nominale | 1500 V |
Courant nominal (40 °C) | 5,0 A |
Résistance d'isolation | ≥ 1010 Ω |
Degré d’encrassement | 1 |
Catégorie de surtension | II |
Groupe de matériau isolant | III |
Conformité CEM | blindable |
Raccordement du blindage | Serre-câble et cosse à souder |
Matériaux
PluslessMatériau du boîtier | GD-AL anodisé |
Matériau du corps de contact | PET (UL94 V-0) |
Matériau du contact | CuZn (laiton) |
Revêtement du contact | CuSnZn (Optalloy) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numéro SCIP | 9dce679f-557e-4669-bcc2-3a230f94cff0 |
Classifications
PluslesseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Déclarations de conformité
PluslessDirective basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".

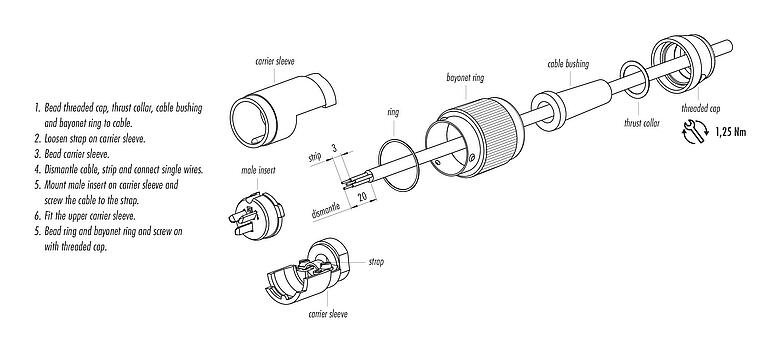

- Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,25 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
