M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0

Illustration M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Illustration

Vue 3D M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Vue 3D

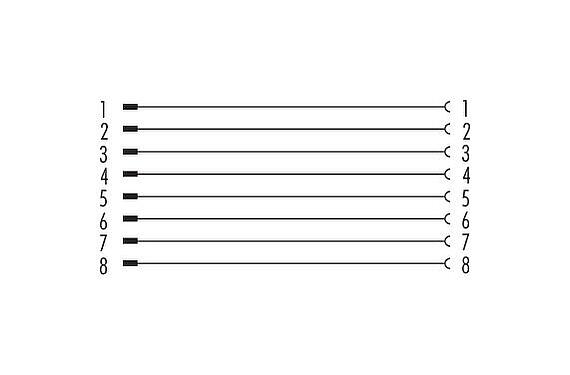

Schémas d’affectation des broches M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Schémas d’affectation des broches

Dessin coté M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Dessin coté

Instructions de montage / Découpe du panneau M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Instructions de montage / Découpe du panneau

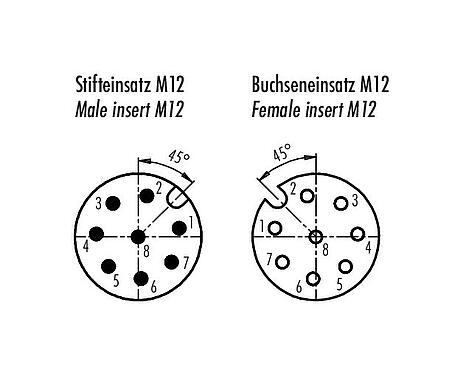

Disposition des contacts (Côté plug-in) M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, M12x1,0 — Disposition des contacts (Côté plug-in)

Il existe une version plus récente de cet article

Comparaison directe ancienne/nouvelle version

Technologie d’automatisation - capteurs et actionneurs--Traversée de panneau_763_2_SSDF_DS8pol

09 5244 10 08

M12 Traversée de panneau, Contacts: 8, blindé, enfichable, IP67, UL 2238, M12x1,0, Montage mural arrière

Technologie d’automatisation - capteurs et actionneurs

Référence	09 5244 00 08
Design du connecteur	Traversée de panneau
Codage	A-codé
Version	Traversée de panneau
Verrouillage du connecteur	visser
Connexion	enfichable
Indice de protection	IP67
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	64.29
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	30 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	2,0 A
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton) / CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	3dc95704-2b23-4b7a-a64f-8ed65de16d6c

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directive basse tension	2011/65/EU (EN 50581:2012)
Directive RoHS	2011/65/EU (EN 50581:2012)
