Référencee: 09 5247 00 12

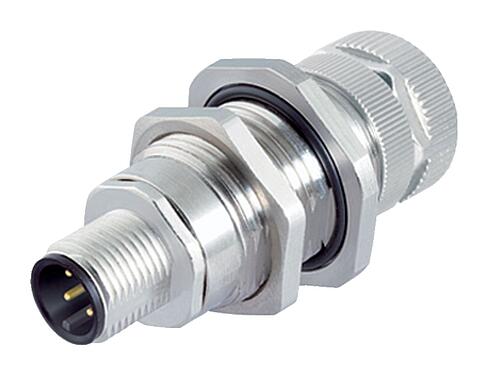

M12 Traversée de panneau, 2,5-4,0 mm, blindé, souder, IP40
Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 09 5247 00 12 |
| Design du connecteur | Traversée de panneau |
| Norme de conception | DIN EN 61076-2-101 |
| Version | Traversée de panneau |
| Verrouillage du connecteur | visser |
| Connexion | souder |
| Indice de protection | IP40 |
| Section de raccordement | 0,25 mm² / AWG 24 |
| Passage de câble | 2,5-4,0 mm |
| Plage de températures de/à | -25 °C / 70 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 61.15 |
| Numéro de tarif douanier | 85369010 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 60 V |
| Tension de choc nominale | 800 V |
| Courant nominal (40 °C) | 1,5 A |
| Degré d’encrassement | 1 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | III |
| Conformité CEM | blindé |
| Raccordement du blindage | Écran sur boîtier |
Matériaux
Plusless| Matériau du corps de contact | PA |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | 7199ac1c-1f07-4e1c-a720-bab9285396a9 |
Classifications
Plusless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Déclarations de conformité
Plusless| Directive basse tension | 2011/65/EU (EN 50581:2012) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
