Référencee: 70 3421 005 04

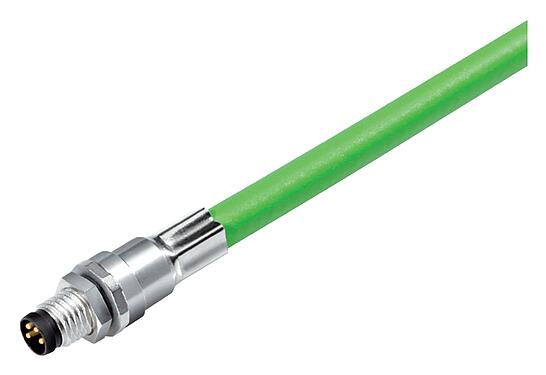

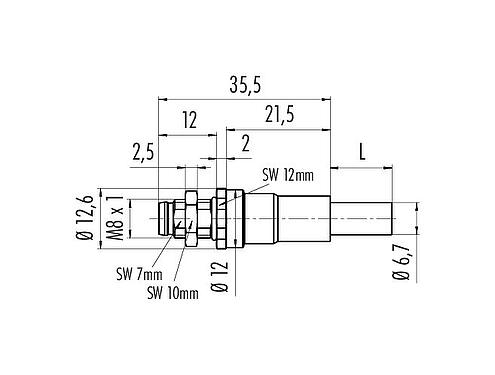

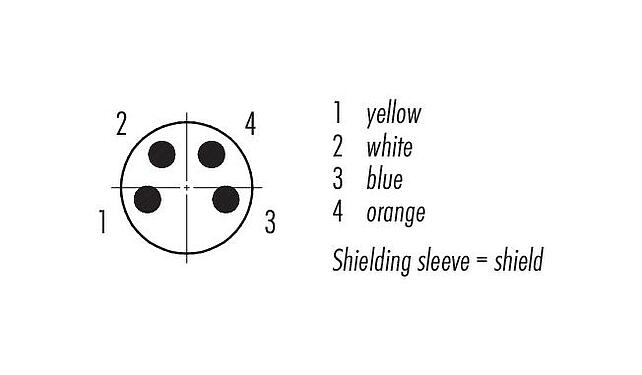

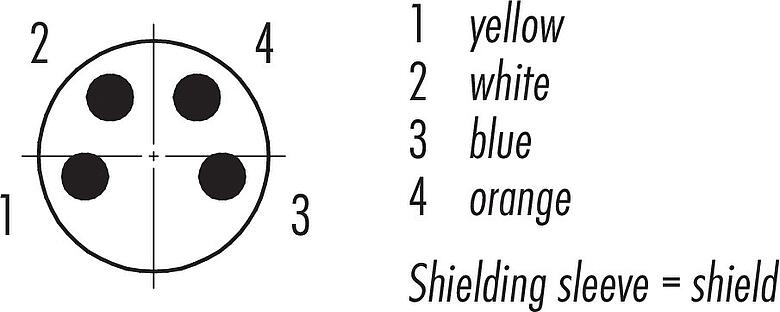

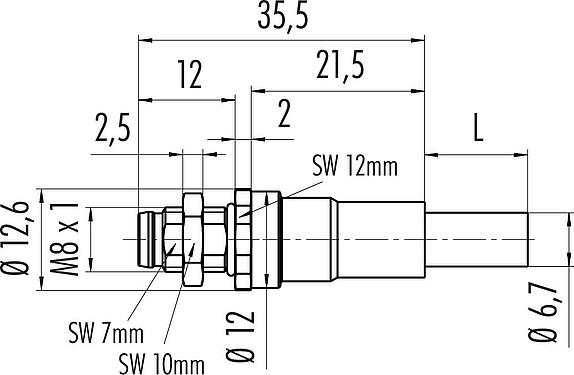

M8 Embase mâle, Contacts: 4, blindé, assemblés avec câble, IP67, Ethernet, PUR, vert, 4 x AWG 22, 0,5 m
M8, série 718, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
PluslessRéférence | 70 3421 005 04 |
Avis |
Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite.
Plus |
Design du connecteur | Embase mâle |
Norme de conception | DIN EN 61076-2-104 |
Longueur du câble | 0,5 m (D'autres longueurs sont possibles sur demande). |
Version | Connecteur mâle droite |
Verrouillage du connecteur | visser |
Connexion | assemblés avec câble |
Indice de protection | IP67 |
Aire de section transversale | 0,34 mm² / AWG 22 |
Plage de températures de/à | -40 °C / 80 °C |
Durée de vie mécanique | > 100 Cycles d'accouplement |
Poids (g) | 43.00 |
Numéro de tarif douanier | 85444290 |
Pays d'origine | DE |
Caractéristiques électriques
PluslessTension nominale | 30 V |
Tension de choc nominale | 800 V |
Courant nominal (40 °C) | 4,0 A |
Degré d’encrassement | 3 |
Groupe de matériau isolant | II |
Conformité CEM | blindé |
Raccordement du blindage | Écran sur boîtier |
Matériaux
PluslessMatériau du boîtier | zinc coulé sous pression nickelé |
Matériau du corps de contact | PA |
Matériau du contact | CuZn (laiton) |
Revêtement du contact | Au (or) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numéro SCIP | 6c218029-0e26-4e86-a934-27d0bcf67389 |
Classifications
PluslesseCl@ss 11.1 | 27-06-03-11 |
Spécifications du câble
PluslessStructure du câble | |
Type de câble | Ethernet |
Section transversale | 4 x AWG 22 |
Matériau de la gaine | PUR |
Isolation du toron | Polyoléfine |
Structure du toron | 7 x 0,34 mm |
Couleur du câble | vert |
Propriétés mécaniques | |
Rayon de courbure de câble fixe | ≥ 5 x Ø |
Rayon de courbure de câble mobile | ≥ 15 x Ø |
Cycles de flexion | > 10 x Ø (2 millions) |
Accélération admissible | 2 m/s² |
Déplacement horizontal | à 5 m/s² -> 5 m |
Déplacement vertical | à 5 m/s² -> 5 m |
Vitesse de déplacement | ≤ 200 m/min (5 m de distance horizontale) |
Propriétés thermiques | |
Plage de temp. câble en mouvem. de/à | -20 °C / 60 °C |
Plage de temp. câble fixe de/à | -40 °C / 80 °C |
Autres caractéristiques | |
Sans halogène | oui |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
